Обрабатывающие Центры ОЦ1И22 и ОЦ1И32

оц1и22, оц1и32

Многоцелевые станки ОЦ1И22 и ОЦ1И32 предназначены для комплексной обработки корпусных деталей и деталей типа тел вращения в условиях мелкосерийного и серийного производств. Каждый обрабатывающий центр с ЧПУ имеет возможность выполнять фрезерование различных поверхностей (в том числе криволинейных), сверление, зенкерование, развертывание и растачивание отверстий, нарезание резьбы метчиками и фрезами (в станке ОЦ1И32 также и резцами). Обрабатываемые материалы: сталь, чугун, цветные металлы и их сплавы.

Компоновка станка консольного типа с вертикально-подвижным по программе ползуном и продольно-поперечно-подвижным столом (рис. 1).

Станки ОЦ1И22 и ОЦ1И32 позволяют измерять и запоминать длину инструмента с точностью до 0,01 мм, что обеспечивает возможность обработки поверхностей на слияние, исключает необходимость ручной настройки инструмента вне станка и упрощает подготовку программ. Измеряемые величины автоматически заносятся в устройство обработки детали память устройства ЧПУ.

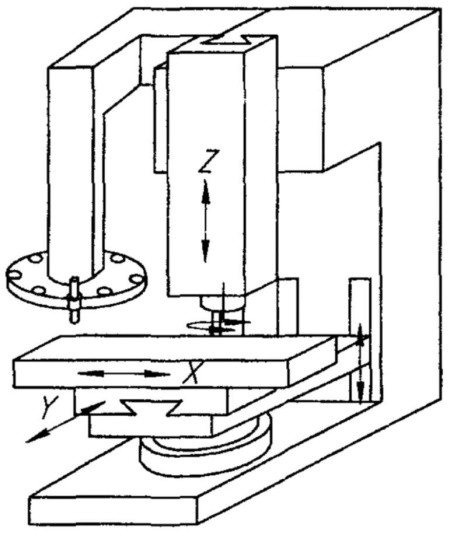

Рис. 1. Компоновка станка ОЦ1И22

Устройство ЧПУ типа CNC «Маяк-500» обеспечивает адаптивное управление скоростью подачи по мощности привода главного движения, а также контроль износа и поломки инструмента. По сравнению с серийно выпускаемым станком модели ОЦ1И22, станок ОЦ1И32 имеет: увеличенные скорость быстрых перемещений и частоту вращения шпинделя; возможность управления углом поворота шпинделя в следящем режиме; унифицированные инструментальные оправки; устройство автоматического учета радиуса фрезы; автоматическое измерение детали.

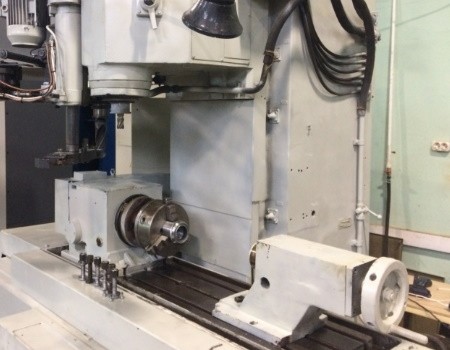

Рис. 2. Поворотное устройство станка ОЦ1И22

Технические характеристики ОЦ1И22 / ОЦ1И32

  • Предельные размеры заготовки устанавливаемой на стол 1200х400х350 / 1200х400х350 мм
  • Предельные размеры заготовки устанавливаемой в поворотном устройстве (диаметр х длина) 320x900 / 320x900 мм
  • Предельная масса заготовки устанавливаемой на стол 1000 / 1000 кг
  • Предельная масса заготовки устанавливаемой в поворотном устройстве 100 / 100 кг
  • Количество инструментов в магазине 15 / 15
  • Время автоматической смены инструмента 14 / 8 с
  • Количество управляемых координат, всего(одновременно) управляемых 4 (4) / 4 (4)
  • Пределы частоты вращения шпинделя 20-2500 20-3500 мин(-1)
  • Мощность привода главного движения 14 / 14 кВт
  • Габаритные размеры станка с оборудованием 4470x2300x3000 / 4590x2460x3200 мм
  • Масса общая станка 7500 / 7300 кг
