Обрабатывающий центр 500VB

станок 500VB

Многоцелевой станок 500VB применяется при производстве прессформ и штампов, изготовлении моделей и для решения других универсальных задач при механической обработке сложных деталей.

Станок 500VB имеет неподвижный стол, установленный на станине, продольно-поперечно-подвижную колонну и поворотную вертикально-подвижную шпиндельную головку (рис. 1).

Благодаря особой конструкции станка (рабочий стол полностью неподвижен и установлен на станине), масса поворотного стола с горизонтальной осью вращения плюс масса детали не влияют на точность обработки.

Все LM-направляющие и шариковинтовые пары (ШВП) размещены вне зоны обработки, что полностью предохраняет их от попадания стружки и СОЖ. Масса обрабатываемой детали не нагружает ШВП и направляющие, это существенно снижает их износ.

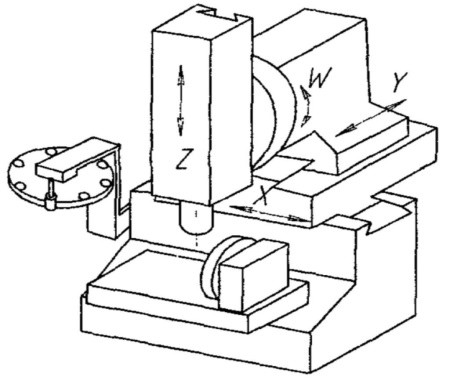

Рис. 1. Компоновка станка 500VB

Удобный доступ к рабочему столу позволяет легко переустанавливать детали.

Поворотная шпиндельная головка существенно увеличивает технологические возможности центра 500VB, с этой же целью станок укомплектовывается одноосевым с задней бабкой или двухосевым поворотными столами модели CNC, которые идеально подходят для комплексной пятикоординатной обработки различных деталей самой сложной формы.

Станок имеет широкие диапазоны величин подач и частот вращения шпинделя, которые полностью обеспечивают выбор нормативных режимов резания для обработки заготовок из различных конструкционных материалов. Опционно станок 500VB может быть оснащен приводами ускоренных перемещений по линейным осям (V=25 м/мин), шпиндель-мотором 10 000 мин(-1) или 15 000 мин(-1) и системой подачи СОЖ через шпиндель.

Система числового программного управления Sinumerik 840D отлично дополняет высокие технологические возможности конструкции которыми обладает обрабатывающий центр с ЧПУ. Данная система управления обеспечивает широкую универсальность и позволяет использовать станок 500VB как для фрезерных операций при изготовлении штампов и пресс-форм, так и для сложной пятикоординатной обработки деталей аэрокосмической и автомобильной отраслей промышленности.

На станке программируются координатные перемещения салазок (ось X), колонны верхней (ось Y) , поворот шпиндельной головки (ось В), линейное перемещение шпиндельной головки (ось Z), скорость их перемещений, частота вращения шпинделя, работа устройств АСИ, AC3 и поворотных столов.

Станок характеризуется высокой точностью позиционирования; высокоскоростной обработкой; стабильностью точности обработки; легкой адаптацией под требования заказчика; возможностью оснащения стандартными и специальными поворотными столами и приспособлениями; длительным сроком эксплуатации.

Техническая характеристика 500VB

  • Наибольший диаметр сверления при двигателе мощностью 7/11 кВт 25/28 (30/35) мм
  • Наибольший диаметр растачивания 80 мм
  • Пределы диаметров нарезаемой резьбы М3-M24 мм
  • Наибольший диаметр торцовой фрезы 80 (90*) мм
  • Объем снимаемой стружки при фрезеровании торцовой фрезой диаметром 80 мм по стали 45 при двигателе мощностью 7/11 кВт 120/180 см3/мин
  • Наибольшая длина инструмента 250 мм
  • Наибольшая масса оправки 10 кг
  • Наибольший диаметр инструмента 80 мм
  • Емкость инструментального магазина 20 шт.
  • Конус шпинделя ISO 40 AT4
  • Размеры рабочей поверхности стола 630h14х1000h14 мм
  • Количество Т-образных пазов 5
  • Ширина направляющего паза стола 18H7 мм
  • Расстояние между Т-образными пазами стола 100 мм
  • Наибольшее расстояние от торца шпинделя до рабочей поверхности стола 650 мм
  • Наибольшая масса устанавливаемой на стол заготовки 500 кг
  • Программируемые перемещения по осям (Х; Ү; W) 1000; 500; 450 мм
  • Точность позиционирования по оси B 0,002°
  • Дискретность отсчета 0,001 мм
  • Наибольшая частота вращения по оси В 15 мин(-1)
  • Номинальный крутящий момент 2940 Нм
  • Входные обороты номинальные/максимальные 1500/3000 мин(-1)
  • Передаточное отношение 191
  • Моментная жесткость 3320 Нм/рад
  • Крутильная жесткость 560 Нм/рад
  • Максимально допустимый опрокидывающий момент 12000 Нм
  • Допустимая радиальная сила 90,7 кН
  • Допустимая осевая сила 68,1 кН
  • Количество одновременно управляемых осей координат при линейной/круговой интерполяции 3/2
  • Электродвигатель привода главного движения:
     - номинальная мощность 7...12 кВт
     - номинальная частота вращения 2000 мин(-1)
  • Электродвигатели приводов подач:
     - номинальная частота вращения 2000...3000 мин(-1)
     - номинальная мощность по осям координат: Х-2.3...3.8*; Ү-2.42...3.8*; W-2.42...6.4* кВт
  • Электродвигатель привода поворота шпиндельной головки:
     - номинальная мощность 5 кВт
     - номинальная частота вращения 3000 мин(-1)
     - крутящий момент 16 Нм
  • Электродвигатель вращения магазина:
     - номинальная мощность 0,18 кВт
     - номинальная частота вращения 1500 мин(-1)
  • Суммарная мощность электродвигателей 14 кВт
  • Габаритные размеры станка без оборудования 2600х3140х3030 мм
  • Общая площадь станка в плане 8,2 м2
  • Масса станка (со станиной, залитой синтегранитом) 6500 (8300) кг

* В зависимости от комплектации и исполнения станка
