Обрабатывающий Центр Mazak Integrex (фрезерный центр с чпу)

Обрабатывающий центр Mazak Integrex

Обрабатывающий центр Mazak Integrex - это многоцелевой станок, который гармонично сочетает в себе функции обрабатывающего центра и токарного станка с ЧПУ. Спроектирован специально для решения сложных задач на максимально высоком уровне. Станки серии Integrex обеспечивают легкость в управлении, сверхточность и высочайшую производительность.

На рис. 1 представлен общий вид токарно фрезерного обрабатывающего центра Mazak Integrex i-150, а рис. 2 демонстрирует кинематику и основные узлы станка.

Узел фрезерного шпинделя состоит из фрезерной головки (поз. 1), ее основания и механизмов приведения в движение фрезерного шпинделя, индексирования фрезерной головки, зажима, фрезерного шпинделя, фиксации фрезерной головки и зажима инструмента. Вертикальное движение шпиндельного узла по направляющим поз. 7, управляемое серводвигателем поз. 6, реализует координату Х. Координаты Y и Z реализуются поперечным движением колонны (поз. 8) по направляющим (поз. 9) и продольным движением всего фрезерного шпиндельного узла по направляющим (поз. 11) станины станка (поз. 14) соответственно.

токарно фрезерный обрабатывающий центр Mazak Integrex i-150

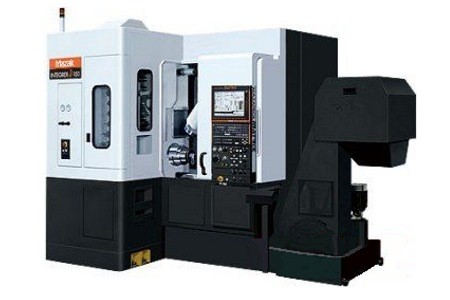

Рис. 1. Общий вид токарно фрезерного обрабатывающего центра Mazak Integrex i-150

Так как механизмы подачи оказывают непосредственное влияние на точность обработки, они собраны и отрегулированы с особой точностью. Шарико- винтовые пары осей X, Y и Z расположены максимально близко к соответствующим направляющим для обеспечения высокоточного позиционирования. ШВП каждой из осей через муфту приводятся в движение соответствующими им серводвигателями. Обрабатывающие центры оснащены системами компенсации шага и люфта, которые при помощи программы компенсируют разницу фактической величины хода по каждой оси и данными команды устройства ЧПУ.

узлы обрабатывающего центра Mazak Integrex i-150

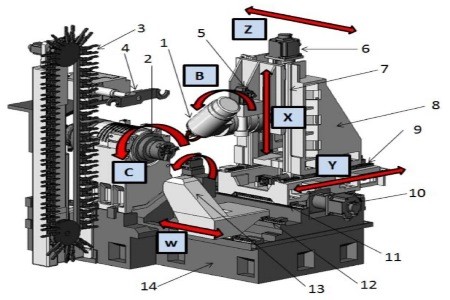

Рис. 2. Кинематика и основные узлы обрабатывающего центра Mazak Integrex i-150

Фрезерная головка Mazak Integrex

Фрезерная головка станка Mazak Integrex, представленная на рис. 3, может индексироваться (поворачиваться) на любой угол от -10° до 190° с шагом 0,0001 градуса. Причем возможно использовать как токарный, так и фрезерный инструмент. Смена инструмента происходит в положении Н (0°).

фрезерная головка обрабатывающего центра Integrex i-150

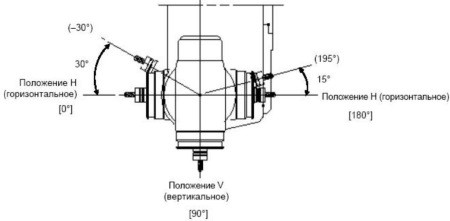

Рис. 3. Работа фрезерной головки обрабатывающего центра Integrex i-150

Токарный шпиндель обрабатывающего центра Mazak Integrex

Токарный шпиндель (поз. 2), реализующий ось С, приводится в движение непосредственно при помощи встроенного двигателя, который обращает энергию преобразователя переменного тока в машинную мощность без потерь механической энергии. При ручном управлении требуемая частота вращения шпинделя вводится непосредственно в устройство ЧПУ. При работе в режиме автоматического управления частота вращения шпинделя контролируется в режиме управления постоянной скоростью резания (окружная скорость). При помощи охладителя механизм охлаждения поддерживает температуру, равную комнатной. Токарный шпиндель у Mazak Integrex также охлаждается воздухом. Помимо токарных операций, ось С может использоваться и для фрезерно сверлильных операций. В этом случае направление шпинделя определяется с помощью энкодера оси С, которая может индексироваться с шагом 0,0001 градус на любой угол. Также возможно выполнять фрезерование при вращении по оси С.

Обрабатывающий центр INTEGREX i-150 (рис. 2) оснащен револьверной головкой (поз. 13), материализующей ось W и на которую могут быть установлены тиски или упорный центр.

Зажимные тиски станка Mazak Integrex

Зажимное приспособление (тиски) (рис. 4) используется для обработки длинных неподвижных деталей с поддержкой снизу консольной части. Также тиски можно использовать как отдельное зажимное устройство с перехватом детали из токарного патрона в тиски и поворачивать заготовку с шагом 90° (возможно промежуточное положение 45°) от 0° до 180° (рис. 5) посредством сервопривода. При получении команды на индексирование многопозиционные муфты и выходят из зацепления, и барабан зажимного приспособления разжимается.

Зажимное приспособление Mazak Integrex i-150

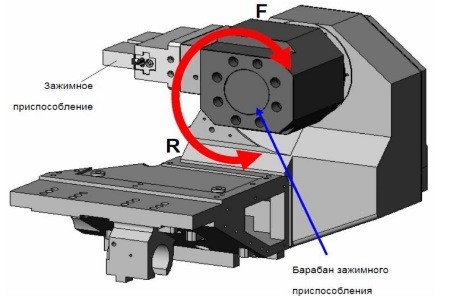

Рис. 4. Зажимное приспособление обрабатывающего центра Mazak Integrex i-150

Затем серводвигатель переменного тока начинает поворачивать барабан зажимного приспособления до тех пор, пока энкодер не подтвердит, что барабан достиг нужного положения. По завершении индексирования двигатель останавливается, и барабан зажимного приспособления снова прижимается.

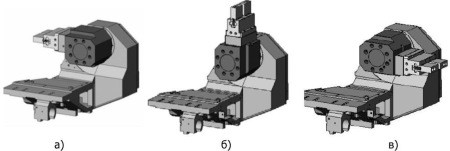

Рис. 5. Положения зажимного приспособления Mazak Integrex: а) 0°, б) 90°, в) 180°

Вместо или совместно с зажимным приспособлением на револьверную головку возможна установка упорного центра (рис. 6), который используется для обработки деталей длиной более 2-2,5 диаметра с поджимом в центральное отверстие для исключения провисания консольной части заготовки. Задний центр также приводится в движение серводвигателем переменного тока через ШВП, а усилие поджима регулируется в диапазоне от 0,3 кН до 1,2 кН. Если в процессе обработки образуется длинная стружка, возникает опасность ее накручивания на держатель и попадания на задний центр, находящийся в исходном положении. Во избежание этого следует подбирать режимы обработки таким образом, чтобы они обеспечивали разбивание стружки на части.

детали заднего центра Mazak Integrex

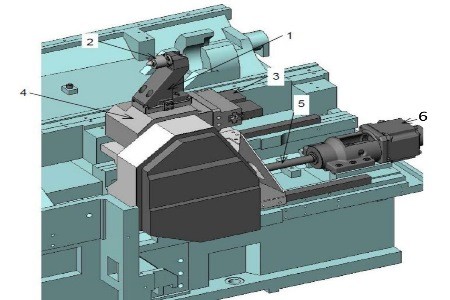

Рис. 6. Основные детали заднего центра Mazak Integrex: 1 – корпус заднего центра, 2 – вращающийся центр, 3 – зажимное приспособление, 4 – барабан зажимного приспособления, 5 – шарико-винтовая пара, 6 – серводвигатель переменного тока

Обрабатывающий центр модели Mazak INTEGREX i-150 в зависимости от комплектации может быть оснащен магазином инструментов на 36 или на 72 позиции. Рассмотрим принцип работы устройства автоматической смены инструмента (АСИ) для магазина на 36 позиций (рис 7 и 8). Фрезерный шпиндель (1) занимает положение смены инструмента. Механизм смены (2) берет необходимый инструмент (заранее подготовленный для смены устройством ЧПУ) в магазине (4). Шторка (5) механизма опускается в положение «открыто» и рука устройства АСИ проводит смену инструмента.

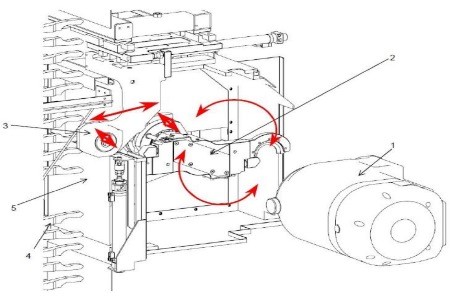

Рис. 7. Автоматическая смена инструмента на 36 позиций: 1 – фрезерный шпиндель, 2 – рука устройства АСИ, 3 – механизм смены инструмента, 4 – магазин инструментов, 5 – шторка механизма смены инструмента

Работа устройства автоматической смены инструмента выполняется за счет бегунка рольганга, который приводится в движение серводвигателем, а механизм смены инструмента работает за счет гидравлического цилиндра.

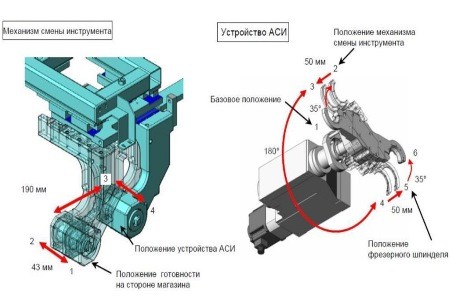

Рис. 8. Перемещение устройства  автоматической смены инструмента и механизма смены инструмента (для станка с магазином на 36 инструментов)

На рис. 9. представлен внешний вид токарно-фрезерного обрабатывающего центра INTEGREX 300-IV ST, а его кинематика на рис. 10.

Mazak INTEGREX 300-IV ST

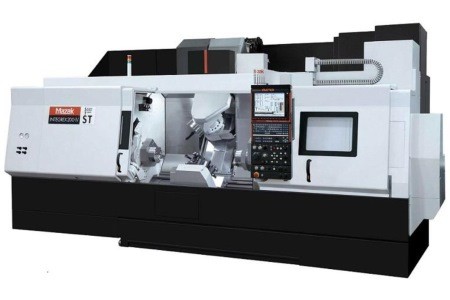

Рис. 9. Общий вид Mazak INTEGREX 300-IV ST

Отличие INTEGREX i-150 от INTEGREX 300-IV

Главным отличием обрабатывающего центра с чпу модели Mazak INTEGREX 300-IV ST от Mazak INTEGREX i-150, кроме увеличенного рабочего пространства и как следствие возможности обрабатывать детали большего габарита, является наличие дополнительного шпинделя (контршпиндель).

узлы станка Mazak INTEGREX 300-IV ST

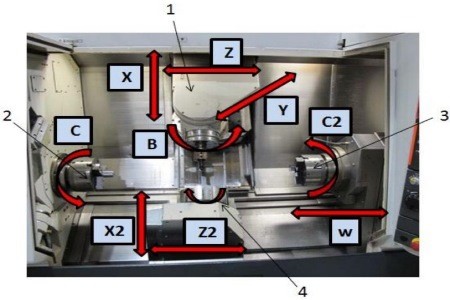

Рис. 10. Кинематика и основные узлы станка Mazak INTEGREX 300-IV ST: 1 – фрезерный шпиндельный узел, 2 – токарный шпиндель, 3 – контршпиндель, 4 – нижняя револьверная головка

Вертикальное, продольное и горизонтальное движение фрезерного шпиндельного узла (поз. 1) посредством серводвигателей и ШВП каждой оси реализует координаты X, Y и Z соответственно. Кроме того, приводные механизмы осуществляют поворот (рис. 3) и фиксацию фрезерной головки, шпинделя и инструмента.

У станков Mazak модели INTEGREX 300-IV ST вместо заднего центра установлен дополнительный токарный контршпиндель (поз. 3), который имеет возможность перемещаться в горизонтальном направлении по оси W (рис. 11). Он как и главный шпиндель (поз. 2) приводится в действие встроенным двигателем, может устанавливаться в любое угловое положение (360°) с шагом 0,0001°, а также вести фрезерование с одновременным управлением оси С2. Применение дополнительного токарного шпинделя в конструкции обрабатывающего центра расширяет его технологические возможности. Может происходить одновременная обработка двух деталей (например, обработка «главный шпиндель – фрезерный шпиндель» и «котршпиндель – револьверная головка»), так и обработка одной детали с ее перехватом из главного шпинделя в дополнительный, реализуя два установа в автоматическом режиме.

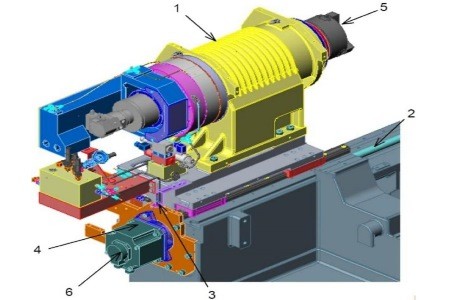

Рис. 11. Устройство оси W: 1 – контршпиндель, 2 – ШВП оси W, 3 – бесконтактный переключатель нулевой точки по оси W, 4 – серводвигатель оси W, 5 – зажимной патрон, 6 – датчик

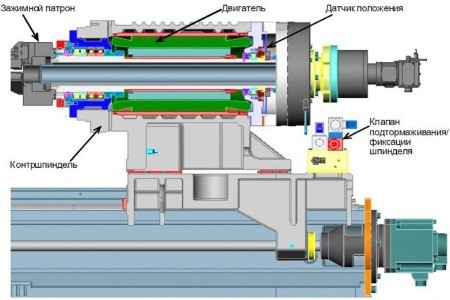

Рис. 12. Устройство контршпинделя обрабатывающего центра с чпу

Револьверная головка (поз. 4) может использоваться для обработки, как со стороны главного шпинделя, так и со стороны контршпинделя, реализуя оси Z2 и X2. На ней предусмотрено 9 поверхностей, которые служат для установки и индексирования инструмента. Вращение револьверной головки осуществляется серводвигателем, а положение контролируется с помощью датчика, установленного на двигателе. Обрабатывающий центр с чпу во время работы в режиме автоматического управления для индексирования выбранного инструмента вращает головку по кратчайшей траектории, а в ручном режиме направление выбирается по часовой стрелке (F) или против (R) (рис. 13).

Револьверная головка обрабатывающего центра

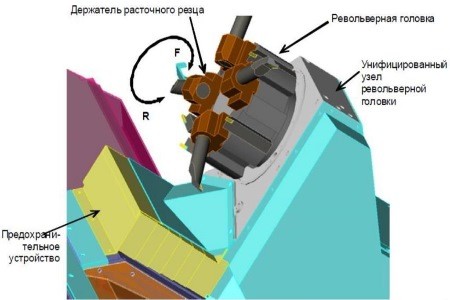

Рис. 13. Револьверная головка обрабатывающего центра

Для обработки деталей большого диаметра (1500 мм и более) и веса используют токарно-карусельные станки, отличительной особенностью которых является вертикальное расположение токарного шпинделя, что снижает действие изгибающих сил, повышает точность обработки, облегчает установку и выверку заготовки.

На рис. 14 и 15 представлены общий вид, кинематика и основные узлы токарно-карусельного обрабатывающего центра Mazak INTEGREX e-1550V/10 II.

Mazak INTEGREX e-1550V/10 II

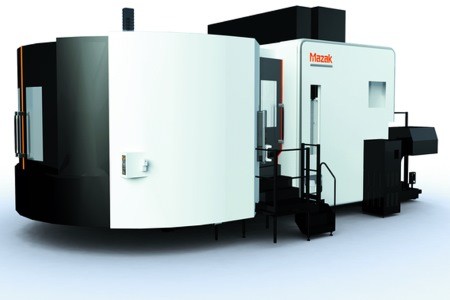

Рис. 14. Общий вид обрабатывающего центра Mazak INTEGREX e-1550V/10 II

Главное отличие токарного обрабатывающего центра с чпу Mazak INTEGREX e-1550V/10 II от фрезерного пятикоординатного станка, кинематика которого представлена в статье "Обрабатывающий центр с чпу по металлу" на рис. 6, б, является возможность работы стола в двух режимах: режим оси С и режим токарного шпинделя.

В режиме работы оси С червяк и червячное колесо входят в зацепление друг с другом (метод расщепляющего червяка), а механическая передача для токарной обработки отключается с помощью механизма переключения. В режиме работы токарного шпинделя процесс обратный.

Узнать актуальную цену Mazak INTEGREX, а также купить все дополнительные приспособления вы сможете обратившись к дилерам или напрямую на сайт производителя.

узлы центра Mazak INTEGREX e-1550V/10 II

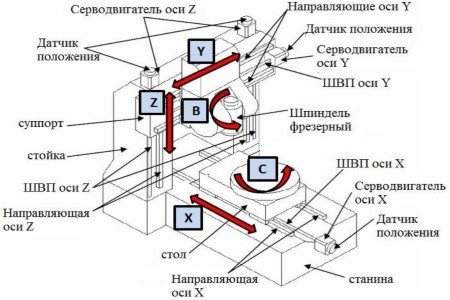

Рис. 15. Кинематика и основные узлы центра Mazak INTEGREX e-1550V/10 II
