Станок ЛР523МФ4 предназначен для обработки пространственно-сложных деталей типа ковочных, вытяжных и вырубных штампов, литейных моделей, кокилей, пресс-форм и другой формообразующей оснастки, плоских деталей сложного контура - кулачков, шаблонов и др. Материал обрабатываемых деталей - конструкционные, легированные, инструментальные стали, чугуны, цветные и легкие сплавы.
Обрабатывающий центр с ЧПУ имеет следующие программируемые перемещения: поперечное (ось X) - стойки, вертикальное (ось Y) - шпиндельной бабки, продольное (ось Z) - ползуна, круговое - поворот платформы головок (ось С) и шпинделя фрезерной головки (ось A), продольное (ось U) и круговое (ось B) - стола в зависимости от исполнения (рис. 1).
В комплект пятикоординатного станка ЛР523МФ4 входят: система программного управления (до 7 программируемых осей); двухкоординатная фрезерная головка, управляемая от ЧПУ; фотоэлектрические датчики по X, Y, Z, U, B; механизированный зажим инструмента, устройство гидроуравновешивания шпиндельной бабки, гидравлические зажимы поворотного стола, гидростатические направляющие по оси Х; комбинированные направляющие скольжения - качения по осям Y, U; защиты направляющих, холодильная установка для охлаждения масла, комплект установочных башмаков, комплект захватных головок к оправкам, продольно-подвижный поворотный стол, устройство автоматической смены инструмента; скоростная двухкоординатная фрезерная головка, управляемая от ЧПУ, транспортер для уборки стружки, устройство подачи СОЖ в комплекте с насосной станцией, плита, угольник, защита зоны резания, устройство реализации измерительных режимов головками и набором щупов фирмы Renishaw, комплект оправок.

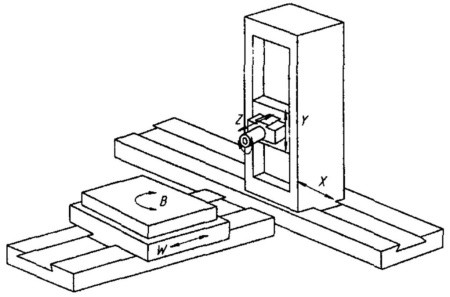

Рис. 1. Компоновка станка ЛР523МФ4
Техническая характеристика обрабатывающего центра ЛР523МФ4
- Размеры рабочей поверхности поворотно-подвижного стола* (ДхШ) 2800 (2240, 2500)* х 2240 (2500, 2800)* мм
- Грузоподъемность стола 25000 (40000)* кг
- Масса стола 20000 кг
- Диаметр платформы для установки головок 500 мм
- Наибольшие перемещения стойки (ось X) 3150 (5950, 8750, 11550)* мм
- Наибольшие перемещения шпиндельной бабки (ось Y) 2500 (3000, 3500)* мм
- Наибольшие перемещения ползуна (ось Z) 1000 мм
- Наибольшие перемещения стола* (ось U) 1600 мм
- Угол поворота стола* (ось В) неограниченно
- Max перемещения платформы головок (ось С) 360 град
- Пределы рабочих подач по X, Y, Z, U 1...10000 мм/мин
- Скорость быстрых установочных перемещений по Y, Z, U, (X) 10 (12) м/мин
- Мощность главного привода не менее 37 кВт
- Пределы частоты вращения приводного вала головок 2...2000 мин(-1)
- Конус шпинделя двухкоординатной головки ISO 40
- Наибольшая частота вращения шпинделя двухкоординатной головки 2000 мин(-1)
- Поворот шпинделя двухкоординатной головки ±100 град
- Инструментальный конус скоростной шпиндельной головки ISO 40
- Мощность электродвигателя шпинделя скоростной шпиндельной головки не менее 12 кВт
- Наибольшая частота вращения шпинделя скоростной головки 50...12000 мин(-1)
- Поворот шпинделя (ось A) скоростной головки ±100 град
- Габаритные размеры 5000х10800x6400 мм
- Масса* 37000 кг
* В зависимости от исполнения и комплектации станка
