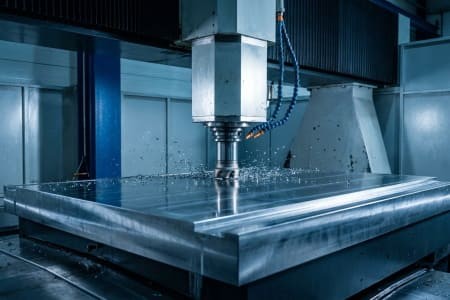

Технологические особенности и сложности крупногабаритной фрезерной обработки

В современной металлообработке термин «крупногабаритная деталь» обычно относится к изделиям, линейные размеры которых превышают 2000 мм и могут достигать 12 метров и более. Это станины тяжелых станков, корпуса редукторов для энергетики, элементы судовых валов или лонжероны для авиакосмической отрасли.

Главная ошибка при переходе от стандартной обработки к крупногабаритной — попытка линейно масштабировать технологии. Методы, работающие на деталях размером 500 мм, становятся неэффективными или даже опасными при работе с заготовками длиной 6–10 метров. Здесь вступают в силу иные физические законы: гравитация, инерция и температурное расширение, которые требуют кардинально другого подхода к технологическому процессу.

При обработке стандартных изделий часто используются станки с подвижным столом (крестовой стол). Однако, когда вес заготовки превышает 3-5 тонн, инерция подвижной массы становится критическим фактором. Чтобы сдвинуть такую массу с необходимой динамикой и точно остановить её в заданной координате, требуются колоссальные мощности приводов, что неизбежно ведет к вибрациям и потере точности.

Именно поэтому стандартом для обработки тяжелого и крупного литья является портальная компоновка (Гантри). В схеме гантри-станок стол с заготовкой остается неподвижным, а перемещается портал со шпинделем.

Преимущества такой схемы очевидны для технолога:

• Постоянная динамическая масса. Вес перемещаемых узлов (портала) всегда одинаков, независимо от того, лежит на столе легкий алюминиевый лист или стальная плита весом 50 тонн. Это позволяет настроить контуры сервоприводов максимально точно.
• Жесткость системы. Неподвижный стол может быть интегрирован в фундамент, обеспечивая максимальную виброустойчивость.
• Занимаемая площадь. Станку с подвижным столом требуется пространство, равное двум длинам детали (для хода стола). Гантри занимает площадь, лишь немного превышающую длину самой детали.

Для реализации описанных технологий требуется оборудование с высокой статической жесткостью. Вы можете изучить характеристики и возможности наших серийных машин в каталоге портальных фрезерных станков.

Один из самых коварных врагов точности на больших длинах — температура. Коэффициент линейного расширения стали составляет примерно 11–12 мкм на метр при изменении температуры на 1 градус.

На детали длиной 100 мм это расширение незаметно. Но при длине заготовки 10 метров изменение температуры в цехе всего на 1°C приведет к изменению длины детали на 0,1 мм. Если допуск составляет 0,05 мм, деталь уже будет браком. Температурная погрешность может возникать из-за нагрева шпинделя, трения в ШВП или просто от солнечных лучей, падающих на станину.

Для борьбы с этим применяются комплексные меры:

• Активное охлаждение приводов и ШВП. Циркуляция охлаждающей жидкости через полые винты позволяет поддерживать их температуру стабильной.
• Программная термокомпенсация. Система ЧПУ считывает данные с датчиков, расставленных по узлам станка, и вносит корректировки в ЧПУ-программу в реальном времени.
• Термостабилизация цеха. Поддержание постоянной температуры воздуха в зоне обработки.

Крупногабаритная обработка — это часто многочасовые, а иногда и многосуточные операции. Одна чистовая проходка плоскости может занимать 5–8 часов. За это время режущая кромка инструмента изнашивается, что приводит к изменению геометрических размеров.

Технологи используют следующие стратегии:

• Дублирующий инструмент. В магазине станка находятся одиноковые фрезы. Система автоматически меняет инструмент при достижении предела износа.
• Лазерный контроль. Периодическое измерение длины и диаметра инструмента прямо в шпинделе позволяет компенсировать износ.
• Также критичен вылет инструмента. При обработке глубоких полостей в крупных корпусах приходится использовать удлинители. Это снижает жесткость и требует особых режимов резания (снижение подачи, трохоидальное фрезерование) для гашения вибраций.

Классический подход «снять деталь и отнести в измерительную лабораторию» здесь не работает. Транспортировка 20-тонной детали на КИМ (координатно-измерительную машину) — это сложная логистическая операция. Кроме того, после снятия прижимов деталь может «сыграть» (деформироваться) из-за внутренних напряжений.

Поэтому точность позиционирования и геометрия проверяются непосредственно на станке. Для этого применяются измерительные щупы (типа Ренишоу или Гексагон).

Процесс выглядит так:

• Черновая обработка.
• Ослабление зажима заготовки для снятия напряжений (черновое освобождение).
• Чистовая обработка баз.
• Измерительный цикл щупом: станок сам проверяет плоскостность, соосность отверстий и линейные размеры.
• Сравнение полученных данных с 3D-моделью.

Только такой подход позволяет гарантировать допуски по ГОСТ на деталях многометровой длины, превращая станок в измерительный комплекс.
