33 500 000 руб.
- Рабочее поле 10000х3000 мм
- Телескопическая защита
- Монтаж, запуск, обучение
- Производитель СТАНОТЕКС (Россия)
Лизинг
Трейд ин
Доставка
Техподдержка

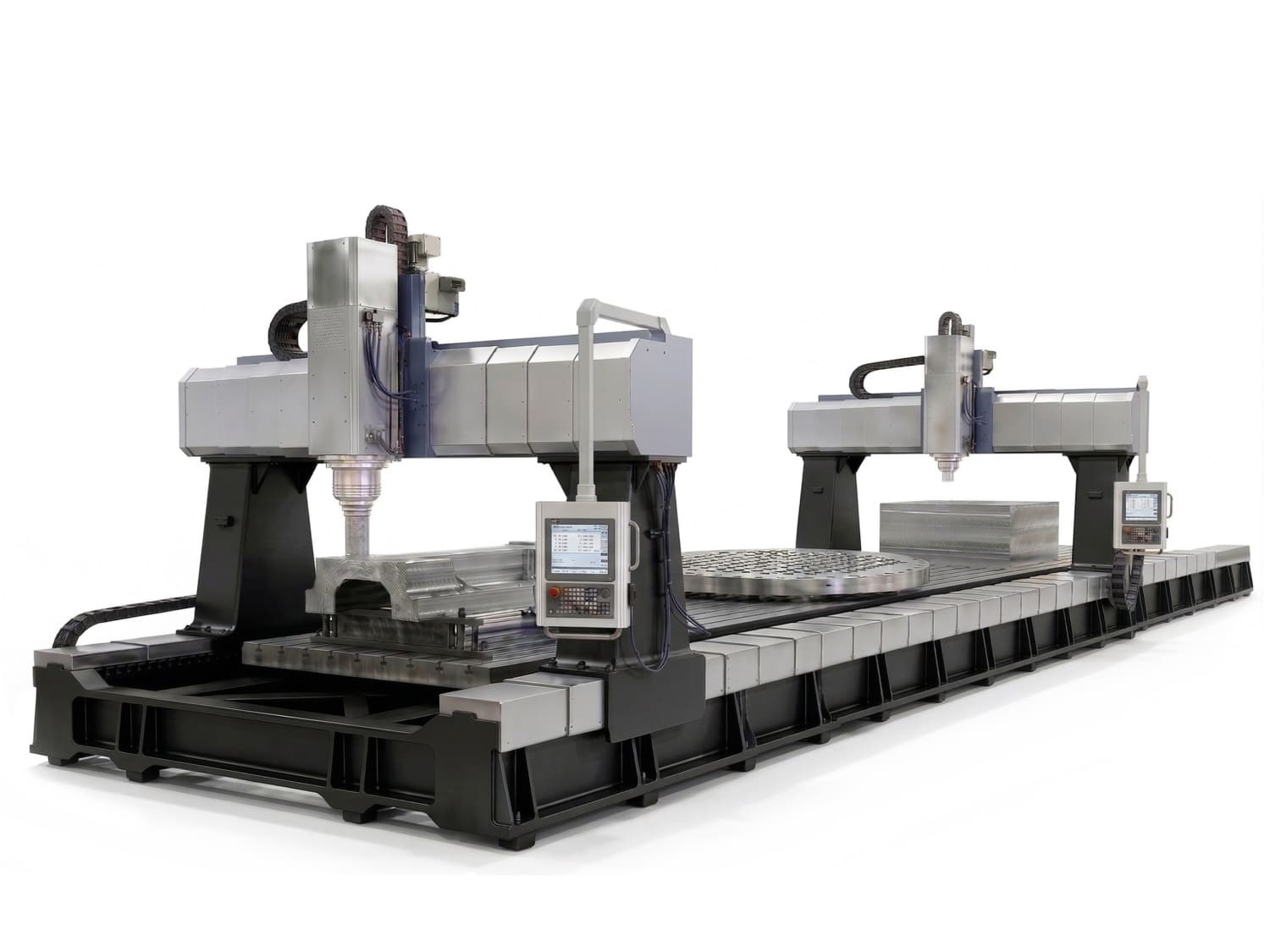

Тяжелый фрезерный станок с двумя шпинделями ФЦ10030Д — это решение, ориентированное на масштаб и предельную экономическую эффективность при работе с крупногабаритными конструкциями (детали до 10 метров). Наличие двух порталов и независимых стоек управления позволяет предприятию обойтись одним капитальным фундаментом и одним оператором. Такой подход кардинально снижает издержки на инфраструктуру, предоставляя заводу мощность двух тяжелых машин в рамках единой литой станины. В масштабах капитального строительства цеха, цена подготовки одного основания под этот комплекс значительно выгоднее развертывания двух классических портальных машин.
Технические характеристики
| Исполнение | двухпортальное |
| Система ЧПУ (на выбор) | NewKerCNC, HCNC, GSK |
| Перемещение по осям X1/X2, мм | 10000 |
| Перемещение по осям Y1/Y2, мм | 3000 |
| Перемещение по осям Z1/Z2, мм | 600(1000) |
| Точность позиционирования, мм | +/-0,05 |
| Повторяемость позиционирования, мм | +/-0,05 |
| Дискретность, мм | 0,001 |
| Конус шпинделей Z1/Z2 | BT50 |
| Максимальные обороты шпинделей Z1/Z2, об/мин | 6000 |
| Мощность электродвигателей шпинделей Z1/Z2, кВт | 15(22) |
| Мощность электродвигателей приводов, кВт (нМ) | 5(35/70) |
| Емкость инструментальных магазинов М1/М2, шт | 10 |
| Макс. нагрузка на стол, кг | 20000 |
| Рабочая скорость подач, мм/мин | 5-7000 |
Задачи энергетического сектора и кранового машиностроения
Производство станин мощных газовых турбин, корпусов реакторов, а также пролетных балок (тяжелое крановое оборудование) требует базирования заготовок экстремальной массы. Фрезерный станок с двумя шпинделями ФЦ10030Д обеспечивает высокую точность позиционирования при перемещении инструмента на 10 метров по оси X. Энергетическая отрасль диктует жесткие допуски к плоскостности стыковочных фланцев. Благодаря тому, что независимые рабочие узлы перемещаются по параллельно выставленным направляющим, достигается идеальная геометрия при обработке крупногабаритных сборочных узлов.
Особенности оснащения десятиметрового комплекса
Проектирование и сборка оборудования для тяжелого машиностроения требует бескомпромиссных решений в механике. Современные мощные сервоприводы порталов ФЦ10030Д настроены так, чтобы полностью исключить перекосы многотонной балки при ее перемещении вдоль продольной оси X.
Для стабильной работы на сверхдлинных базах реализованы следующие инженерные решения:
- Усиленное внутреннее оребрение станины, компенсирующее изгибающие моменты от многотонных поковок.
- Многоканальная структура ЧПУ с аппаратной защитой от коллизий при сближении порталов в единой рабочей зоне.
- Возможность одновременной черновой обдирки (экстремальный съем припуска) с последующей высокоточной чистовой проходкой.
Запросить технико-коммерческое предложение, узнать цену или купить станок с двумя шпинделями ФЦ10030Д с доставкой по всей России можно по телефону или через сайт. Наши инженеры предоставят профессиональную услугу по подбору оснастки и инструмента под ваши конкретные задачи, а также оформят заказ под ключ.
