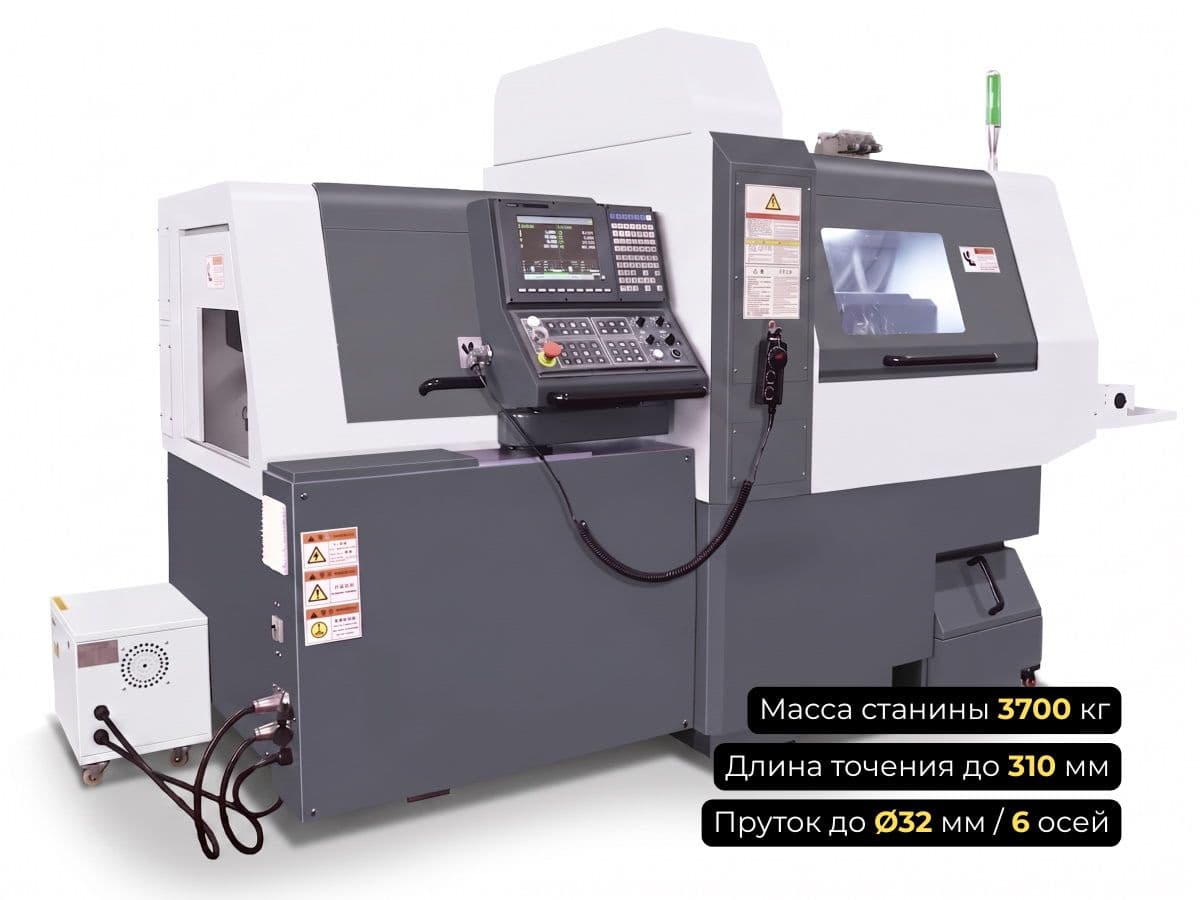

6-осевой автомат продольного точения с ЧПУ АПТ326М

Токарный автомат продольного точения с ЧПУ АПТ326М — 6-осевой станок швейцарского типа для силовой обработки калиброванного прутка диаметром до 32 мм. За один установ выполняется точение на длину до 310 мм, а противошпиндель с управляемой осью Y2 ведёт одновременную обработку обратной стороны детали — фрезерование, сверление и нарезание резьбы вне оси. Два шпинделя и шесть независимых осей под управлением ЧПУ сокращают время цикла, исключают ручной труд и позволяют выпускать детали из нержавеющих, жаропрочных и титановых сплавов с высокой точностью.

Независимая ось Y2 на противошпинделе превращает АПТ326М в полноценный продольный токарно-фрезерный центр. На обратной стороне детали доступны 3D-фрезерование граней и пазов, эксцентричное сверление и нарезание резьбы вне оси — параллельно с обработкой новой заготовки в главном шпинделе, без остановки цикла.

Станок работает с прутковым материалом до 32 мм в сечении, покрывая большинство задач продольного точения среднего и крупного размера. На модель АПТ326М переводят изготовление крупных фитингов, валов и сложных штуцеров с револьверных станков, получая микронную точность и скорость продольного точения.

Длина точения до 310 мм достигается за счёт жёсткой люнетной цанги, поддерживающей пруток непосредственно у резца. Заготовка не прогибается и не отжимается на вылете, поэтому геометрия длинных осей, шпилек и торсионов остаётся стабильной по всей длине.

Главный шпиндель 4,4 кВт и литая станина 3700 кг гасят вибрации при силовом резании. Инструментальная система с посадкой под резцы 16×16 мм и усиленные цанги ER20 позволяют уверенно нарезать резьбы до М10 и сверлить отверстия до 13 мм в титане и нержавеющей стали.

Главный и противошпиндель работают одновременно, поэтому время цикла на сложной детали сокращается на 40%. Из станка выходит полностью готовое изделие — без последующей дообработки.

Для расчёта времени цикла обработки, подбора инструмента и формирования технико-коммерческого предложения — отправьте чертежи детали и технические требования.
