Сверлильно-Фрезерно-Расточный Обрабатывающий центр 2А459АМФ4

станок 2А459АМФ4 (КК2641)

В настоящей статье мы продолжим обзор крупного металлообрабатывающего оборудования и рассмотрим очередной обрабатывающий центр с ЧПУ - станок 2А459АМФ4 (КК2641) Куйбышевского завода координатно-расточных станков, предназначен для выполнения с высокой точностью сверления, зенкерования, развертывания, растачивания, фрезерования и нарезания резьб метчиками, обработки криволинейных контуров и контурной обработки отверстий фрезой при изготовлении сложных деталей в условиях единичного и мелкосерийного производств.

Предусмотрена возможность обработки в режиме ручного управления с пульта. Станок 2А459АМФ4 имеет поперечно-подвижный стол, продольно-подвижную стойку и вертикально-подвижную шпиндельную бабку (рис. 1).

Привод главного движения осуществляется от электродвигателя постоянного тока через коробку диапазонов, что позволяет получать широкий диапазон частот вращения шпинделя.

Движения подач и поворот стола обрабатывающего центра 2А459АМФ4 осуществляются от высокомоментных электродвигателей постоянного тока. В зависимости от исполнения станок комплектуется сменными столами спутниками. Устройство автоматической смены инструмента устанавливается на фундаменте рядом со станком и состоит из цепного инструментального магазина и манипулятора. Станок оснащен устройством автоматизированной уборки стружки.

Характерной особенностью станка 2А459АФ4 (КК2641) является обработка отверстий, расположенных на одной оси, на параллельных, перпендикулярных или расположенных под произвольными углами, параллельных зеркалу стола осях с высокой точностью как по геометрии, так и по их взаимному расположению.

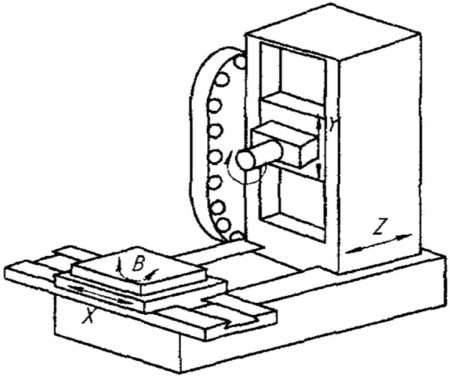

Рис. 1. Компоновка станка 2А459АМФ4 (КК2641)

Техническая характеристика 2А459АМФ4

  • Класс точности станка - А
  • Размер рабочей поверхности стола - 1000x1000 мм
  • Наибольший диаметр растачиваемого отверстия 200 мм
  • Размер встроенного поворотного стола - 1000x1000 мм
  • Размер рабочей поверхности стола-спутника - 800x800 мм
  • Наибольшая масса устанавливаемого изделия - 2000 кг
  • Расстояние от оси шпинделя до поверхности стола - 1040 мм
  • Наибольший ход по X, Y, Z - 1250; 1000; 800 мм
  • Диапазон частот вращения шпинделя - 20...2500 мин(-1)
  • Диапазон подач - 2...2500 мм/мин
  • Скорость быстрых перемещений рабочих органов - 8 м/мин
  • Емкость инструментального магазина - 40 шт
  • Конус отверстия в шпинделе - 50 AT3
  • Наибольшая масса инструмента - 450 кг
  • Время смены инструмента «от реза до реза» - 7 с
  • Дискретность задания перемещений - 0,001 мм
  • Точность установки координат стола и шпиндельной бабки - 0,01 мм
  • Мощность главного привода - 14 кВт
  • Габариты станка - 4040x3970x3570 мм
  • Масса станка с приставным оборудованием - 21200 кг
