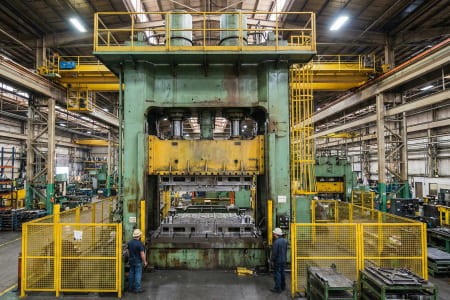

Даже идеально спроектированная оснастка не будет работать, если она не совместима с прессовым оборудованием. Этап интеграции инструмента в производственную линию требует учета множества технических параметров станка. Ошибка в подборе характеристик может привести к поломке дорогостоящего инструмента или аварии пресса.
Основные параметры совместимости
Главный геометрический параметр — это закрытая высота штампа. Она должна быть не больше максимальной закрытой высоты пресса (иначе ползун раздавит штамп в нижней мертвой точке) и не меньше минимальной (иначе пуансон не достанет до металла). Также проверяются габариты подштамповой плиты и размеры стола: оснастка должна надежно крепиться прихватами, а окна в столе должны совпадать с окнами для удаления отхода в штампе.
Расчет усилия
Номинальное усилие пресса (в тоннах или кН) должно превышать расчетное технологическое усилие вырубки или формовки. Рекомендуемый запас мощности составляет 20–30%. Работа пресса на пределе возможностей приводит к быстрому износу станины, кривошипно-шатунного механизма и снижению точности направляющих, что негативно сказывается на качестве получаемых деталей.
Типы крепления к ползуну (хвостовики)
Верхняя часть штампа крепится к ползуну пресса. Для небольших и средних штампов используется хвостовик. Существует два типа крепления:
- Жесткое: Хвостовик жестко запрессован в верхнюю плиту. Требует идеальной точности направляющих пресса.
- Плавающее: Хвостовик имеет степень свободы. Это предпочтительный вариант, так как он компенсирует перекосы ползуна и не передает боковые нагрузки на направляющие колонки штампа, продлевая срок их службы.
Особенности штампов для прессов-автоматов
При работе на высокоскоростных прессах-автоматах (с рулонной подачей) особое внимание уделяется системе удаления отхода и готовых деталей. Оснастка должна быть спроектирована так, чтобы облой гарантированно проваливался в окно стола или удалялся сжатым воздухом, иначе на высокой скорости произойдет «забивание» штампа и его разрушение. Также обязательна установка ловителей для точного позиционирования ленты при каждом ходе.
Грамотная стыковка оснастки с оборудованием — залог долгой и безаварийной работы. При заказе инструмента, инженерам важно учитывать характеристики парка станков. Вы можете оформить заказ штампов для пресса с полной уверенностью в их совместимости.
