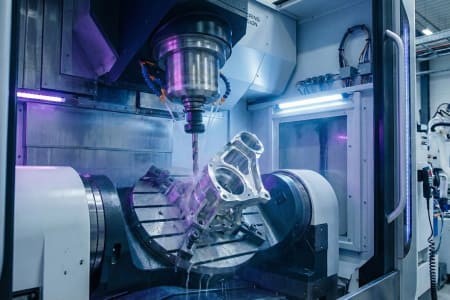

В современном машиностроении детали редко представляют собой простые кубики. Часто требуется сверление под углом, на криволинейных поверхностях или выполнение некруглых отверстий. Такие задачи требуют применения 4-х и 5-осевых станков ЧПУ или сложной оснастки. Вектор сверления может быть направлен произвольно относительно базовых плоскостей, что усложняет врезание инструмента.
Технология получения сложной формы
Сверление квадратных отверстий или овальных в классическом понимании невозможно спиральным сверлом. Для этого применяются комбинированные методы: предварительное сверление с последующей фрезеровкой, протягиванием или использованием долбежных головок. Торцевых отверстий на валах или фланцах добиваются с помощью поворотных столов или делительных головок. Сверление конических отверстий выполняется специальными зенкерами или методом расточки.
Оснастка для сложных углов:
- Синусные тиски: Позволяют выставить деталь под точным углом к шпинделю.
- Кондукторы: Направляют сверло при врезании в наклонную поверхность, предотвращая его увод.
- Фрезы для засверливания: Создают плоскую площадку («пятку») на кривой поверхности для захода сверла.
Сверление наклонных каналов требует особого внимания к жесткости инструмента, так как боковые нагрузки при входе в материал стремятся изогнуть сверло и увести ось отверстия. Мы готовы взяться за нестандартное сверление любой геометрической сложности по вашим чертежам.
