Параметры надежности и герметичности закладываются задолго до монтажа — на этапе производства. Грамотно выстроенный технологический процесс изготовления фланца — это гарантия того, что деталь сохранит свои геометрические и механические свойства под воздействием высоких давлений и температур. Производственный цикл строго регламентируется государственными стандартами (ГОСТ 33259-2015) и требует неукоснительного соблюдения температурных режимов при термообработке и допусков при механической обработке.
Методы изготовления фланцев и их особенности
В современной промышленности применяются различные методы изготовления фланцев, выбор которых зависит от требуемого класса прочности, серийности партии и экономической целесообразности.
- Ковка и горячая штамповка. Это эталонная изготовление фланцев технология для ответственных трубопроводов высокого давления (воротниковые фланцы). Метод обеспечивает уплотнение кристаллической решетки металла и отсутствие внутренних пустот. Плюсы — максимальная прочность и долговечность. Минусы — высокая трудоемкость и энергозатраты.
- Центробежное электрошлаковое литье (ЦЭШЛ). Расплавленный металл заливается во вращающуюся форму. Плюсы — низкая себестоимость и высокая скорость производства. Минусы — риск образования газовых пор, раковин и неоднородности структуры, что недопустимо для магистралей с высоким PN.
- Плазменная или газовая резка из листа. Применяется преимущественно для плоских фланцев (тип 01). Позволяет быстро получить заготовку из листового проката без использования дорогостоящих штампов.
Технологическая документация и планирование
Серийное производство невозможно без тщательной инженерной подготовки. Перед запуском партии в работу технологическим бюро разрабатывается технологическая карта изготовления фланца. Это основной документ, в котором пошагово прописаны все операции: от входного контроля химического состава стали до маркировки и упаковки.
В карте фиксируются режимы резания (скорость шпинделя, подача), необходимый режущий и мерительный инструмент, а также нормы времени на каждую операцию. Наличие такой документации исключает «самодеятельность» операторов станков и гарантирует повторяемость качества изделий в партии.
Последовательность операций (маршрут)
Эффективность производства зависит от логистики перемещения заготовки внутри цеха. Типовой маршрут изготовления фланца включает следующие этапы:
- Заготовительная операция: резка проката или получение поковки
- Термическая обработка: нормализация или закалка с отпуском для снятия внутренних напряжений и достижения требуемой твердости

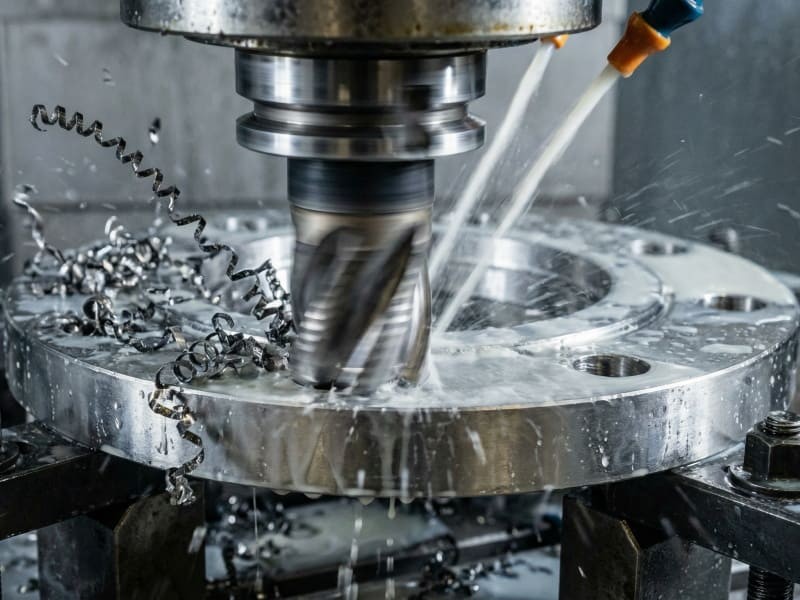

- Черновая и чистовая токарная обработка: формирование уплотнительных поверхностей (зеркала) и геометрии
- Сверлильная операция: выполнение крепежных отверстий
Правильно выстроенный фланец маршрут обработки исключает лишние перемещения детали между станками и возвратные движения, что снижает себестоимость продукции.
Строгое соблюдение всех этапов, которые предусматривает техпроцесс изготовления фланца, обеспечивает безопасность эксплуатации промышленных объектов. Любое отклонение от маршрутной карты может привести к снижению механических свойств металла и авариям на трубопроводе.
Понимание всех нюансов производственного цикла позволяет заказчику выбирать надежного подрядчика, способного обеспечить требуемое качество изделий. Наше предприятие строго следует утвержденным технологическим картам, гарантируя соответствие каждой детали стандартам ГОСТ. Вы можете заказать профессиональное изготовление фланцев любой сложности, перейдя в соответствующий раздел каталога услуг.
