Большой портальный фрезерный станок

Большой портальный фрезерный станок - оборудование без которого уже невозможно представить отечественное промышленное производство, ведь порой фрезерование является единственно верным решением при обработке крупных и тяжелых заготовок. С развитием технологий, применяются новые подходы к металлообработке, вследствие чего на рынок выходит совершенно иное оборудование соответствующее требованиям и новым стандартам.

Фрезерные портальные фрезерные станки с ЧПУ, предназначенные для работы с тяжелыми и габаритными деталями, для лучшего понимания, разделим на две группы:

  • 1-ая группа - портальные фрезерные станки с подвижным столом и стационарным порталом;
  • 2-ая группа - фрезерные станки портального типа с неподвижным столом и подвижным порталом.

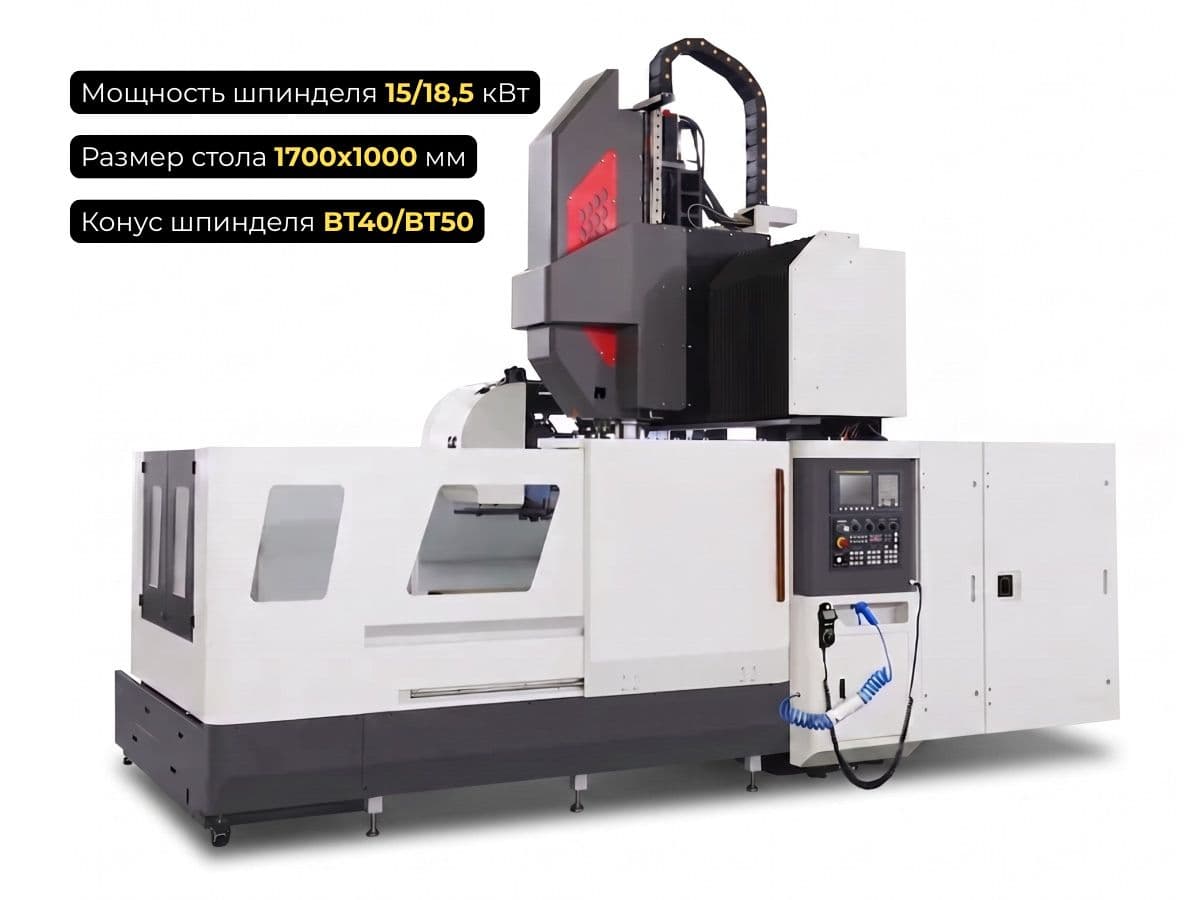

Большие портальные станки первой группы предполагают размещение детали на рабочем столе с Т-образными пазами, а на поперечной балке (траверсе) установлен суппорт со шпинделем. Данный тип портально-фрезерных станков с ЧПУ также может иметь отличия некоторых моделей между собой. Например, один тип оборудования предполагает перемещение всей траверсы по оси Z, в отличие от другого типа, у которой вертикальное перемещение осуществляется только за счет шпиндельного узла, а траверса остается неподвижной.

Оборудование второй группы предполагает перемещение портала по специальным рельсам, относительно стола с установленной на нем деталью. Подобные фрезерно-сверлильные станки с ЧПУ по металлу, позволяют работать с особо габаритными и тяжелыми заготовками. Иногда станки второй группы имеют исполнение, при котором по оси X перемещается не сам портал, а лишь траверса. В этом случае поперечная балка, большого портального фрезерного станка, со шпинделем и режущим инструментом перемещается по рельсам установленным на высоких боковых колоннах станка.
