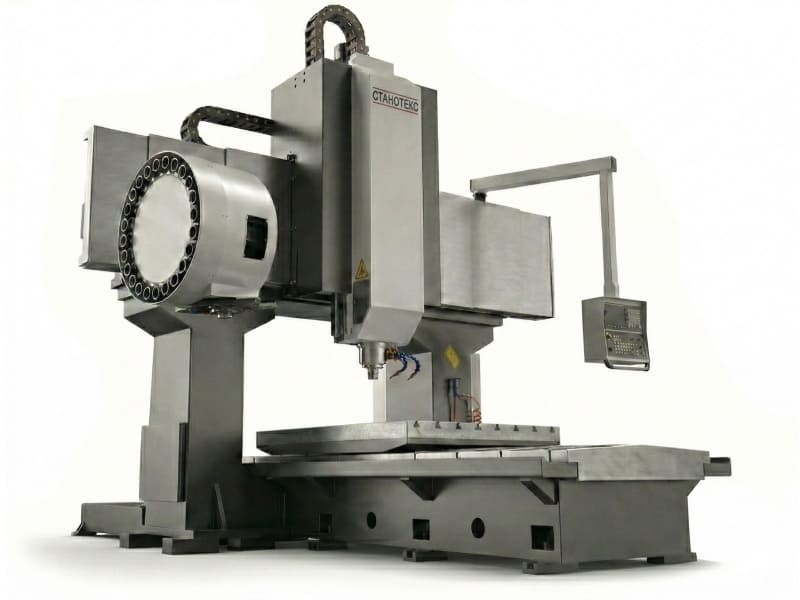

Портальный фрезерный станок с ЧПУ Stanotex FZ1

7 350 000 руб.

  • Ходы по осям (X/Y/Z) 1800/1200/600 мм
  • Система ЧПУ Siemens
  • Масса 12700 кг
  • Производитель Stanotex (Россия)

Лизинг

Лизинг

Трейд ин

Трейд ин

Рассрочка

Рассрочка

Доставка

Доставка
Купить в один клик

Портальный фрезерный станок с чпу FZ1 - это современное, технологичное оборудование для обработки металла, чугуна, алюминия и других материалов. Stanotex FZ1 является первой моделью в линейке станков с подвижным столом, но несмотря на это, ходы по X/Y равные 800/600 мм позволяют производить высокоточную обработку довольно крупных заготовок. В этом он отлично конкурирует с обычными 3-х координатными фрезерными станками.

Основным обрабатывающим узлом портального фрезерного станка Stanotex FZ1 является П-образная конструкция, которая состоит из двух опорных колонн и поперечной балки с установленным на ней суппортом. Шпиндель закрепленный на суппорте перемещаясь по оси Y и Z производит обработку.

Движение стола портального фрезерного станка с чпу FZ1, в отличие от привычного фрезерного оборудования, предусмотрено только в одном направлении - по оси X. Эта особенность объясняется крупными размерами и большим весом заготовок.

В модельном ряду также присутствуют варианты станков со стационарным столом и подвижным порталом.

Технические характеристики

Технические характеристики STANOTEX FZ1
Макс. нагрузка на стол, кг 1200
Перемещение по осям (X/Y/Z), мм 1800/1200/600
Точность позиционирования, мм +/- 0,05
Повторяемость позиционирования, мм +/- 0,01
Конус шпинделя BT-40
Минимальное расстояние от шпинделя до стола, мм 80
Максимальные обороты шпинделя, об/мин 6000
Мощность главного шпинделя, кВт 7,5
Мощность приводов (X/Y/Z), кВт (нМ) 5 (35/70)
Рабочая скорость подачи, мм/мин 5 –7000
Габариты станка, мм 3800x2700x3500
Масса, кг 12700

Базовая комплектация

Система ЧПУ Siemens
Станина
Шпиндель с пневматическим зажимом инструмента
Сопла подачи СОЖ (расположены вокруг шпинделя)
Главный привод и привод подачи
Двигатели на оси X,Y,Z
Направляющие качения на оси
Масляное охлаждение шпинделя
Пневматический пистолет для удаления стружки с детали и станка
Централизованная система смазки
3-х цветный индикатор режимов работы станка
Портативный маховик для ручного управления
Бортовое ограждение зоны обработки
Комплект установочных опор
Освещение рабочей зоны
Электрошкаф с электрооборудованием
Трансформатор напряжения
Подготовка для подъема станка краном
Инструкция по программированию ЧПУ
Инструкция по эксплуатации

Дополнительная комплектация

Альтернативная система ЧПУ
24 / 32 / 40 / 60 / 80 /120 - позиционный инструментальный магазин с манипулятором
Оптические линейки
Стружкоуборочный конвейер шнекового типа с баком
Стружкоуборочный конвейер ленточного типа с баком
Поворотный стол (4-ая ось)
Задняя бабка к поворотному столу с задним центром и ручным зажимом пиноли
Контактные измерительные системы Renishaw
Измерительная головка
Устройство измерения заготовки
Увеличение высоты портала (ось Z)
Зажимные приспособления
Комплект вспомогательного и режущего инструмента
Крыша кабинетного ограждения
Устройство для сборки цанговых патронов
Цанговые патроны (переходники)
Цанги
Пакет безопасности для аварийного отключения сети включает: контроль напряжения с ускоренным торможением, источник бесперебойного питания (UPS) для системы ЧПУ
Постпроцессор
Инструменты и инструментальный ящик
Набор полезных аксессуаров: стол для записей, инструментальная полка, держатели

Отличительной особенностью портальных фрезерных станков являются надежность и жесткость конструкции портала. Реализация данных характеристик на Stanotex FZ1 достигается следующими техническими решениями. Портал имеет замкнутый контур, при котором вертикальные опоры перевязаны как поперечной балкой, так и со станиной станка. Колонны и поперечная балка имеют внутренние продольные и поперечные ребра жесткости.

Пневматическая система противовеса оси Z, установленная на станке снижает нагрузку на винт при опускании и подъеме увеличивая срок службы оборудования.

Дружелюбный и интуитивно понятный интерфейс штатной стойкой, поворотный пульт и выносной маховичок обеспечивают комфорт в эксплуатации FZ1. Удобство добавляет возможность задавать программу с usb носителей.

Потенциальному Заказчику, наряду с параметрами жесткости и надежности станка, важны эффективность и гибкость в производстве приобретаемого оборудования. Для этой цели данный портальный станок оснащен автоматической сменой инструмента расположенной прямо на подвижном столе, позволяющей выполнять комплексную обработку заготовки.

Дополнительно на фрезерный станок FZ1 возможна установка 4-ой оси, угловой фрезерной универсальной головки, измерительных систем Renishaw, BLUM, Hexagon. При необходимости портальный станок Stanotex FZ1 может быть оснащен подачей СОЖ высокого давления, кабинетной защитой и другими опциями расширяющими возможности оборудования.

Кроме типового модельного ряда, компания STANOTEX осуществляет персональный подход в проектировании и производстве оборудования под задачи Клиента.

Если Вы готовы купить портально фрезерный станок с чпу уже в ближайшее время, или для начала Вам необходима консультация специалиста - обратитесь по телефону +7 952 043 14 60.

Портальный фрезерный центр Stanotex FZ1 с ЧПУ способен выполнять фрезерование, нарезание резьбы, сверление, развертывание. Оборудование используется для черновой и чистовой обработки крупногабаритных, сложных по форме и технологически трудно обрабатываемых заготовок из черных, цветных металлов и легированных сталей.
