Металлорежущие Станки

Металлорежущий станок (станок) - машина для размерной обработки заготовок в основном путем снятия стружки. Кроме металлических заготовок на станках обрабатывают также детали из других материалов. К станкам относят и технологическое оборудование, использующее для обработки электрофизические и электрохимические методы, сфокусированный электронный или лазерный луч, поверхностное пластическое деформирование и некоторые другие виды обработки.

Помимо основной рабочей операции, связанной с изменением формы и размеров заготовки, на станке необходимо осуществлять вспомогательные операции для смены заготовок, их зажима, измерения, операции по смене режущего инструмента, контроля его состояния и состояния всего станка. В связи с большим разнообразием функций, выполняемых на станках, их целесообразно рассматривать как систему, состоящую из нескольких функциональных подсистем (рис. 1).

Рис. 1. Структурная схема металлорежущего станка: l₀, l₁ - входная и выходная информация; М₀, М₁ - заготовки и изделия; Е - энергия; 1 - подсистема управления; 2 - подсистема контроля; 3 - подсистема манипулирования; 4 - подсистема обработка

Подсистема манипулирования обеспечивает доставку заготовок к месту обработки, их зажим в заданной позиции, перемещение к месту контроля и измерения и, наконец, вывод готовых изделий из рабочей зоны станка. Таким образом, подсистема манипулирования обеспечивает поток материала, проходящего через рабочую зону станка в процессе его обработки. Дополнительные функции подсистемы манипулирования необходимы также для смены режущих инструментов и дополнительных приспособлений. Подсистема управления на основе входной внешней информации и дополнительной внутренней текущей информации от контрольных и измерительных устройств обеспечивает правильное функционирование всех остальных подсистем в соответствии с поставленной задачей. Входная информация поступает в виде чертежа, маршрутной технологии или заранее подготовленной управляющей программы.

Текущая информация о правильности состояния и поведения всей технологической системы (станка, инструмента, манипуляторов, вспомогательных устройств) поступает в подсистему управления при ручном управлении от органов чувств оператора, а при автоматизации контрольных функций - от соответствующих преобразователей (датчиков) подсистемы контроля. Выходная информация дает сведения о фактических размерах обработанной на станке детали по результатам ее измерения.

Собственно металлорежущий станок подразделяется на несколько важнейших частей, обычно называемых узлами. Главный привод станка сообщает движение инструменту или заготовке для осуществления процесса резания с соответствующей скоростью. У подавляющего большинства станков главный привод (рис. 2) сообщает вращательное движение шпинделю, в котором закреплен режущий инструмент либо заготовка.

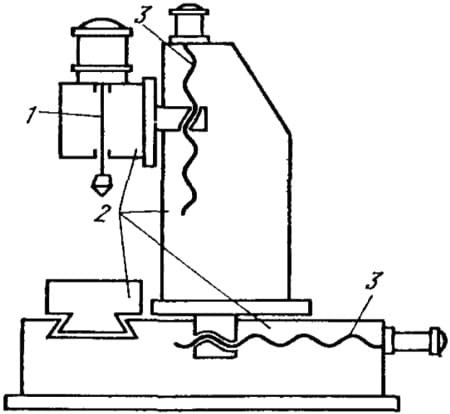

Рис. 2. Основные узлы (сборочные единицы) металлорежущего станка: 1 - главный привод; 2 - базовые детали; 3 - приводы подачи

Привод подачи для станков необходим для перемещения инструмента относительно заготовки для формирования обрабатываемой поверхности. У подавляющего большинства станков привод подачи сообщает узлу станка прямолинейное движение. Сочетанием нескольких прямолинейных, а иногда и вращательных движений можно реализовать любую пространственную траекторию.

Привод позиционирования необходим во многих станках для перемещения того или иного узла станка из некоторой исходной позиции в другую заданную позицию, например, при последовательной обработке нескольких отверстий или нескольких параллельных плоскостей на одной и той же заготовке. Во многих современных станках с числовым программным управлением (ЧПУ) функции приводов подачи и позиционирования выполняет один общий привод.

Несущая система металлорежущего станка состоит из последовательного набора соединенных между собой базовых деталей (корпусные детали станков). Соединения могут быть неподвижными (стыки) или подвижными (направляющие). Несущая система обеспечивает правильность взаимного расположения режущего инструмента и заготовки под воздействием силовых и температурных факторов.

Манипулирующие устройства необходимы для автоматизации различных вспомогательных движений в станке для смены заготовок, их зажима, перемещения или поворота, смены режущих инструментов, удаления стружки и т. п. Современные обрабатывающие центры с ЧПУ имеют набор манипуляторов, транспортеров, поворотных устройств, а в некоторых случаях обслуживается универсальным манипулятором с программным управлением (промышленным роботом).

Контрольные и измерительные системы станков необходимы для автоматизции наблюдения за правильностью его работы. С помощью них контролируют состояние наиболее ответственных частей станка, работоспособность режущего инструмента, измеряют заготовки и изделие. При достаточно высоком уровне автоматизации результаты контроля измерения поступают в управляющее устройство, а оттуда в виде управляющих сигналов корректируют положение узлов станка.

Устройство управления может быть с ручным обслуживанием оператором, с механической системой управления или с ЧПУ. За счёт программного управления обеспечивается практически полная автоматизация производственного процесса. Достаточно задать нужную программу обработки, установить заготовку и запустить программу, чтобы в итоге получить партию идентичных по размеру и качеству деталей. Программируемые контроллеры способны решать поставленные логические задачи и проводить вычисления, с одновременным отображением текущего состояния выполнения процесса на встроенном экране или путём визуального сигнализирования.
